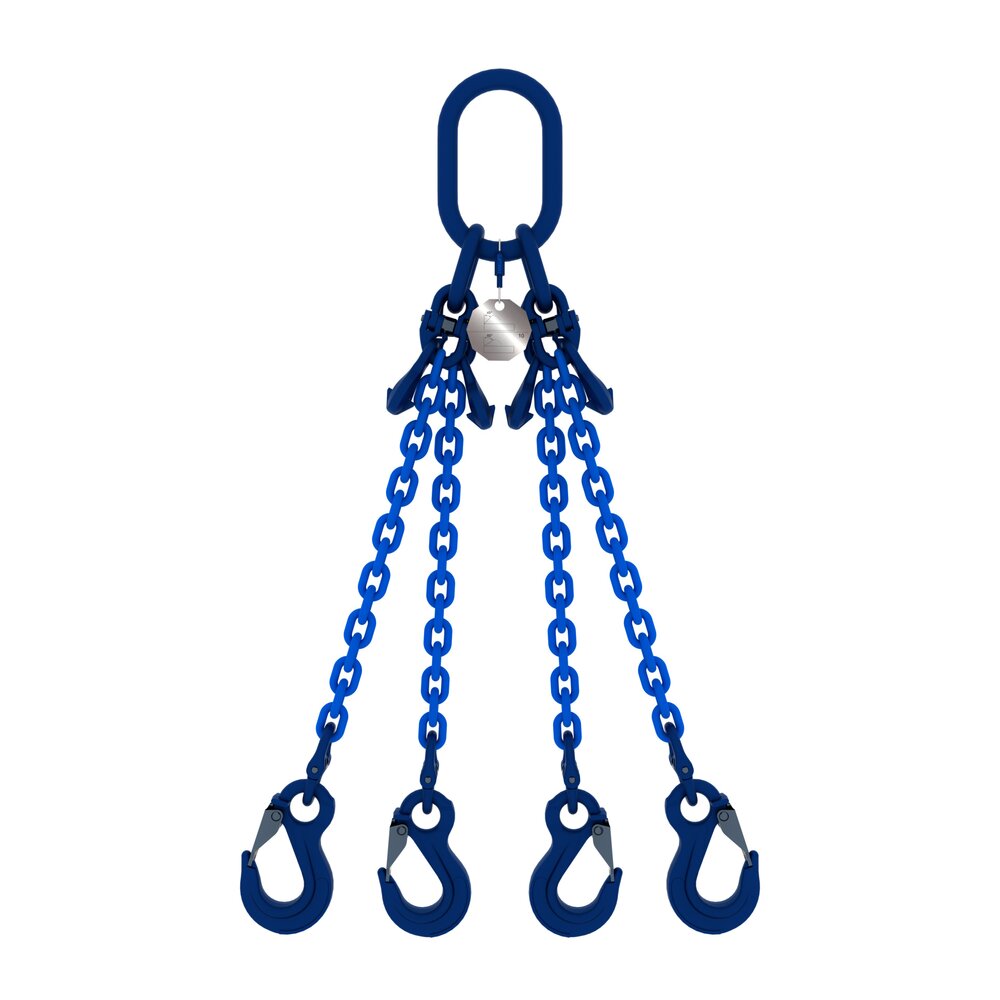

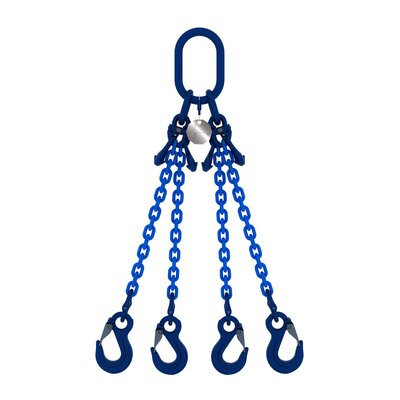

Zawiesie łańcuchowe 4-cięgnowe z hakiem z zapadką oraz skracaniem, klasa 10

Zawiesie łańcuchowe 4-cięgnowe wyposażone w hak zapadkowy i hak skracający. Dostępne są również alternatywne zakończenia, np. haki kontenerowe, szakle itp. Zawiesia są wyposażone w tabliczkę znamieniową.

Wymiar L mierzony jest od wewnętrznej strony górnej części ogniwa głównego do wewnętrz

Pokaż więcej

Pokaż tabelę
Index produktu:

Zawiesie łańcuchowe 4-cięgnowe wyposażone w hak zapadkowy i hak skracający. Dostępne są również alternatywne zakończenia, np. haki kontenerowe, szakle itp. Zawiesia są wyposażone w tabliczkę znamieniową.

Wymiar L mierzony jest od wewnętrznej strony górnej części ogniwa głównego do wewnętrznej strony dolnej części haka.

  • Materiał: Stal
  • Znakowanie: oznaczenie CE
  • Zakres temperatur: -29 - (+)205°C
  • Zakończenie: Malowany, niebieski
  • Uwaga: Nie należy narażać na obróbkę cieplną.
  • Współczynnik bezpieczeństwa: 4:1
  • Klasa: 10
Filtry

Więcej filtrów

Po kliknięciu na przycisk "Pokaż tabelę" wyświetli się tabela z wszystkimi danymi technicznymi produktu.

Chain Sling Grade 10

EN 818-4, but with higher WLL

Safety Factor 4:1

Chain Ø 1-part 2-part 3-4-part Endless
Straight pull Choke hitch Basket hitch 0°−45° 45°−60° 0°−45° 45°−60° Straight pull Choke hitch Basket hitch
mm Max last (WLL) i ton
6 1,40 1,12 2,80 2,00 1,40 3,00 2,12 2,80 2,24 5,60
7 1,90 1,50 3,80 2,65 1,90 4,00 2,80 3,80 3,00 7,60
8 2,50 2,00 5,00 3,55 2,50 5,30 3,75 5,00 4,00 10,00
10 4,00 3,15 8,00 5,60 4,00 8,40 6,00 8,00 6,30 16,00
13 6,70 5,30 13,40 9,50 6,70 14,00 10,00 13,40 10,60 26,80
16 10,00 8,00 20,00 14,00 10,00 21,20 15,00 20,00 16,00 40,00
19 14,00 11,20 28,00 20,00 14,00 30,00 21,20 28,00 22,40 56,00
20 16,00 12,80 32,00 22,40 16,00 33,60 24,00 32,00 25,60 64,00
22 19,00 15,00 38,00 26,50 19,00 40,00 28,00 38,00 30,00 76,00
26 26,50 21,20 53,00 37,50 26,50 56,00 40,00 53,00 42,50 106,00
32 40,00 31,50 80,00 56,00 40,00 85,00 60,00 80,00 64,00 160,00
Factor (KL) 1 0,8 2 1,4 1 2,1 1,5 2 1,6 4
